Активное сетевое оборудование: основные виды и их различия

Время чтения: ~4 мин.

Актуальность проверена: 06 . 10 . 2024

Сетевое оборудование — устройства, необходимые для работы компьютерной сети, например: маршрутизатор, коммутатор, концентратор, патч-панель и др. Можно выделить активное и пассивное сетевое оборудование.

Активное сетевое оборудование – это оборудование, которое не только улавливает сигнал, передает его, но и обрабатывает техническую информацию, перенаправляя и распределяя потоки в соответствии со встроенными алгоритмами. Данное оборудование получает питание от электрических сетей или аккумуляторов. Подробнее о том, как подобрать сетевое оборудование для офисного или складского помещения, читайте в нашей статье.

Давайте подробнее рассмотрим несколько видов активного сетевого оборудования.

Маршрутизаторы

Маршрутизаторы (роутеры) — это оборудование, работающее на сетевом уровне OSI и выполняющее задачи по оптимизации маршрута трафика между локальными сетями, а также обеспечивающее доступ к ресурсам сети Интернет. Информация передается пакетами, имеющими регламентированную структуру. Заголовок пакета содержит IP адрес получателя, используемый маршрутизатором для определения пути передачи данных.

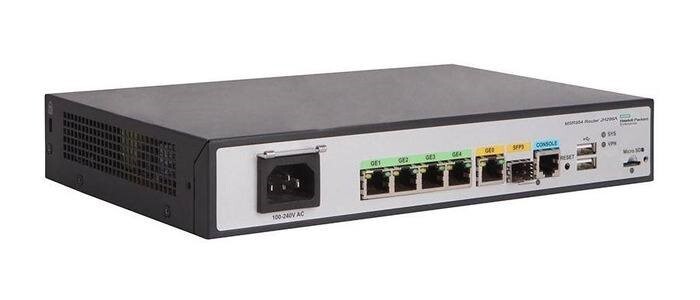

Маршрутизаторы

В процессе работы устройство обращается к таблице маршрутизации, в которой размещаются записи о возможных маршрутах с адресами узлов, идентификаторами получателей и метриками. По метрикам вычисляется кратчайший путь до адресата.

На высокопроизводительных маршрутизаторах крупных сетей могут размещаться до 50 физических портов. Для роутеров небольших офисных сетей достаточно 4 — 8 портов. Многие маршрутизаторы, используемые в небольших сетях, поддерживают протокол беспроводной Wi-Fi сети для подключения компьютерных терминалов.

Нужна помощь с подбором сетевого оборудования?

Получите консультацию в течении 15 минут после обращения

Коммутаторы

Коммутаторы (свичи) предназначены для перенаправления информации между несколькими узлами или сегментами локальной сети. Коммутаторы могут работать на канальном и сетевом уровнях OSI в зависимости от назначения.

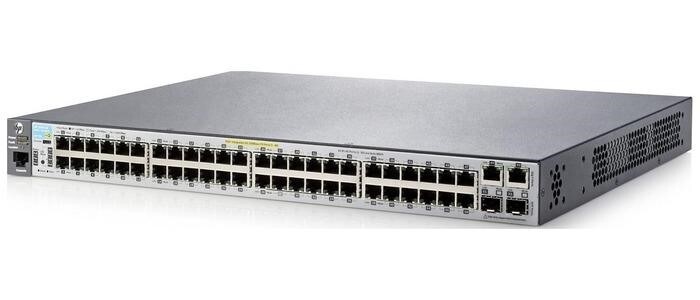

Коммутаторы

Свич направляет трафик только непосредственным получателям на основе их MAC-адресов, что положительно сказывается на производительности и безопасности сети, исключая необходимость обработки данных остальными сетевыми узлами.

В памяти коммутатора хранится таблица коммутации с информацией о соответствии MAC-адресов пользователей портам устройства. Таблица заполняется в процессе работы за счет анализа фреймов и определения MAC-адреса отправителя. При поступлении на любой из портов кадров, адресуемых известному получателю, осуществляется их трансляция через порт, соответствующий MAC-адресу.

Для управления свичем используются: Web-интерфейс, протоколы SNMP, RMON и другие. В управляемых коммутаторах реализуется дополнительный функционал: VLAN, QoS, агрегирование. Кроме того, оборудование способно выполнять сегментацию фреймов между портами, контролировать трафик на появление шторма, обнаруживать петли, ограничивать скорости на каждом из портов. Возможно объединение коммутаторов в единую логическую схему, называемую стеком, для увеличения общего количества портов.

Коммутаторы с PoE и PoE+

Коммутаторы с PoE передают по «витой паре» не только электрические информационные сигналы, но и постоянное напряжение 48 В для электропитания абонентских устройств. Это оптимальное решение по энергоснабжению автономных IP видеокамер, VoIP телефонов, а также беспроводных точек доступа.

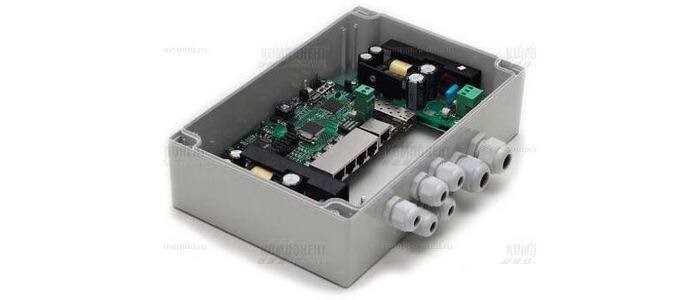

Коммутаторы с PoE и PoE+

Особенностью технологии является использование высокочастотных трансформаторов с центральными отводами на обоих концах кабельной линии. Такое решение позволяет передавать полезные сигналы и электропитание по одним и тем же сигнальным парам.

Сетевое оборудование GEPON и GPON

Сетевое оборудование, реализующее технологию PON (Пассивная оптоволоконная сеть), обеспечивает широкополосный мультисервисный доступ по оптоволоконным линиям связи при минимальном количестве активных устройств.

Сфера их применения: IP телефония, цифровое телевидение, высокоскоростной Интернет. При данном виде архитектуры сеть строится на одном станционном OLT (Оптическом линейном терминале), передающем информацию на абонентские устройства ONT (Оптические сетевые терминалы) или ONU (Оптические сетевые единицы) числом до 1 024 штук. Трафик передается приемопередатчиком по одной паре оптоволокна и распределяется по абонентам с помощью сплиттеров.

Станционное оборудование

Используя данный вид активного оборудования, провайдер устанавливает у себя терминалы OLT и управляемые Ethernet-коммутаторы. Трансиверы OLT работают на длине волны передача/прием — 1490/1310 нм. Для цифрового телевидения задействуется длина 1550 нм, которая вводится в оптический тракт с помощью WDM фильтра или разветвителя.

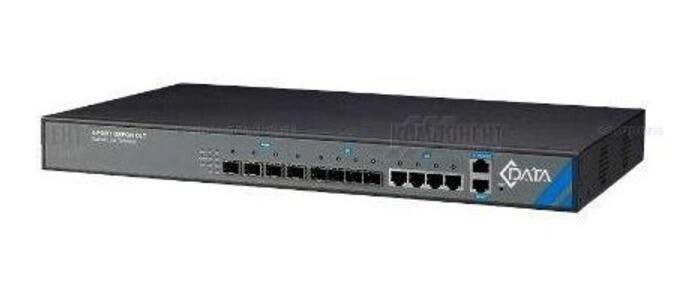

Станционное оборудование

Станционное оборудование передает на абонентскую сторону широковещательный трафик. Терминалы пользователей распознают адресное поле и выделяют информацию, предназначенную именно для них.

Абонентские терминалы

Абонентское оборудование устанавливается у клиентов для приема и обработки оптических сигналов, поступающих от линейного терминала. Цифровой поток, выделенный из общего широковещательного трафика, поступает на конечные пользовательские устройства, например, телевизор, компьютер или IP телефон.

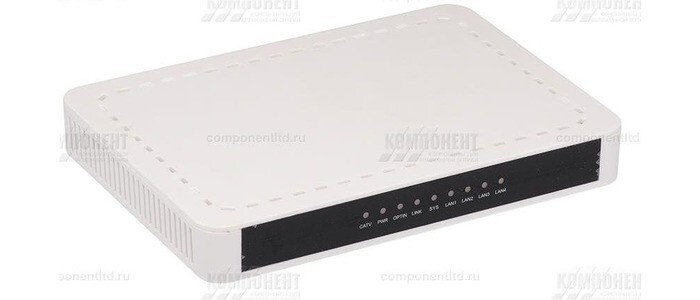

Абонентские терминалы

Абонентские терминалы имеют одно существенное отличие: к ONT можно подключить только одного клиента, а ONU предназначены для многопользовательского подключения.

VoIP шлюзы

VoIP-шлюз — это оборудование, предназначенное для передачи голосовой информации по IP сети. К шлюзу подключаются классические телефонные аппараты и АТС. Принцип работы основан на аналого-цифровом и обратном цифро-аналоговом преобразовании речевого трафика. Поток оцифрованных данных конвертируется в пакеты и передается по сети в соответствии с адресом конечного получателя. Далее выполняется декодирование и восстановление исходного голосового сигнала.

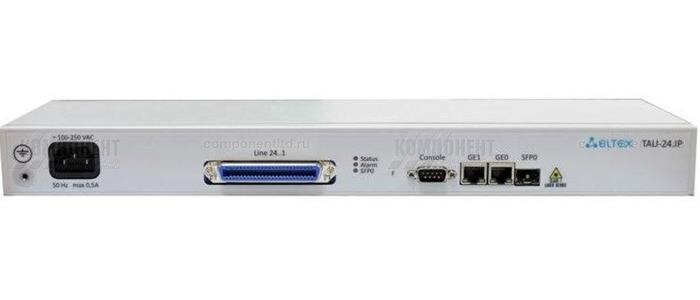

VoIP шлюзы

VoIP шлюзы могут обеспечивать маршрутизацию пакетных данных с поддержкой соответствующих протоколов и сетевую безопасность, авторизовать пользователей, получать и раздавать IP адреса, устанавливать приоритеты разных видов трафика, вести учет и анализировать трафик, выполнять администрирование.
